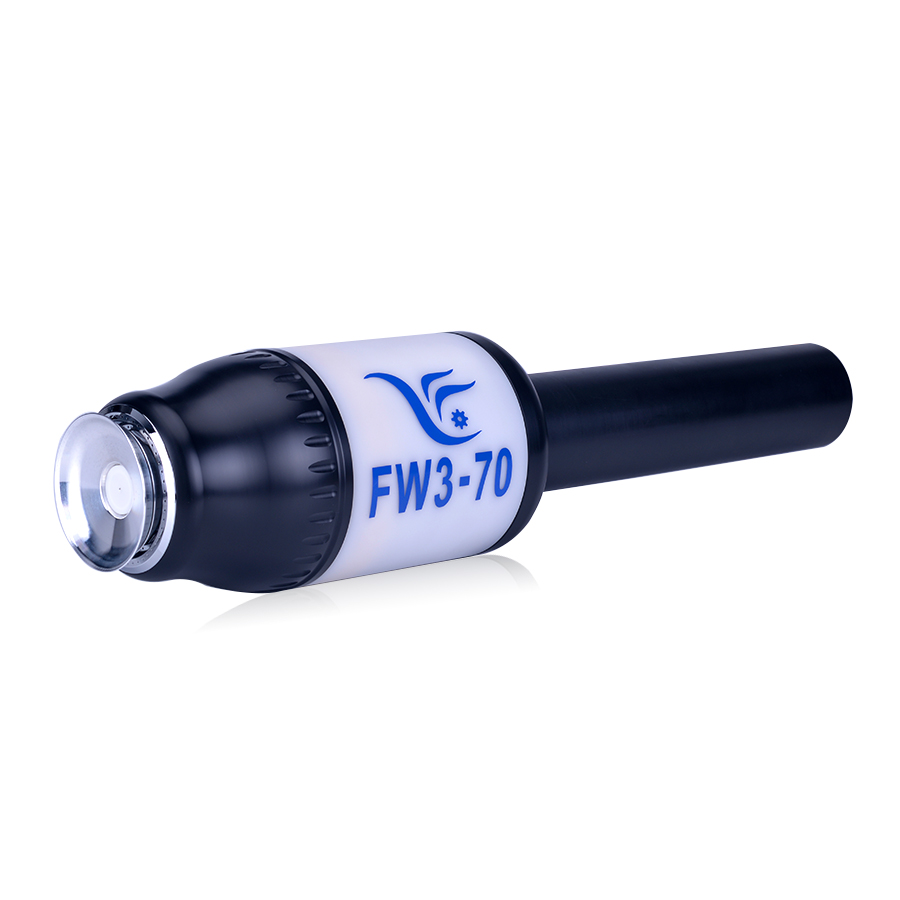

FW3-70大口径喷涂静电旋杯喷枪

  • 特点简述:FW3-70系列是一款适应大型不锈钢板,铜板,铝型材快速喷涂的高性能静电旋杯喷枪。采用美国进口轴承,转速约达64000转/分钟,雾化细腻度可达5mil、吸附效果倍增。可节省40-50%的涂料,减少空气中的油漆飞沫,致力环保节能新标准。

    型号:FW3-70
    规格:70MM
    材质:复合
    适用范围:不锈钢板材,铝型材,汽车,各类五金,家具木器,门业,保温杯,陶瓷喷釉,船舶,乐器,皮革皮料等大面积快速喷涂。

电话
  • 产品详情

静电旋杯喷枪整体构造专利号

静电旋杯喷枪整体构造专利号:ZL201820372694.5
旋杯喷枪外观专利号:201830124886.X
双碟旋杯喷头专利号:ZL201820341594.6
双雾化成型器专利号:ZL201820341608.4
涂料阀与马达连接专利号:ZL201820341591.2
双密封涂料阀专利号:201820473443.6

静电旋杯喷枪属性

静电旋杯喷枪属性
  • 产品名称:静电旋杯喷枪
  • 喷涂距离:150-300(mm)
  • 产品类型:自动喷枪
  • 涂料供给方法:齿轮泵供给
  • 产品型号:FW3-70
  • 喷嘴口径:70MM
  • 产品材质:复合
  • 适用范围:汽车/铝型材/各类五金/家具涂料喷涂

静电旋杯喷枪展示

静电旋杯喷枪展示
双碟旋杯喷头专利号:ZL201820341594.6
旋杯喷头采用前后两个碟杯组合
将涂料与气体分流,使排出废气再次利用形成
接触涂料的第1道雾化围墙
并为双雾化成型器的气体导流做提前铺垫
双雾化成型器专利号
双雾化成型器专利号:ZL201820341608.4
内外双层环形吹气孔设计,形成第2道与第3道
气体围墙,并结合喷头的第1道气体围墙
将涂料以龙转风的行态输送至被喷涂工件,避免
涂料侧漏导致浪费。
涂料阀与马达连接专利号
涂料阀与马达连接专利号:ZL201820341519.2
无缝连接设计,将涂料开关与喷杯的距离缩减
至最短
优点:开关涂料灵敏,浪费少,清洗快
防止静电旋杯喷枪在往复喷涂时因重力惯性而
甩油
双密封涂料阀专利号
双密封涂料阀专利号:ZL201820473443.6
涂料三通阀内部气缸采用双重密封圈结构设计
避免酸性液体进入气缸
保护主要橡胶气封圈,同时使气封圈的使用寿
命延长3倍以上
高速旋转马达速度测试
高速旋转马达速度测试
1KG气压速度不低于35000转/分钟
2KG气压速度不低于50000转/分钟
3KG气压速度不低于60000转/分钟
低气压高雾化成型工艺的执着
低气压高雾化成型工艺的执着
经过856次成型气孔排列调整,对喷涂雾化输
送柔和度以及涂料颗粒细腻均匀度
喷弧直径范围的细节测试对比,并坚持不断优

静电旋杯喷枪特点

静电旋杯喷枪特点美国进口轴承,转速达64000/分钟
噪音72-78dba。
细孔螺旋吹气成型,喷涂不反包不
打点产品合格率达99.99%。
500台以上现货库存,30分钟发货易
损件长期备存,实现1小时快修。
实力工厂,15项国家专利,8年质保
90天内无理由退换。
需求气压小,喷涂不反弹,雾化均
匀细腻可达5mil,油漆利用率可达
85%左右
双碟喷杯、流道离心力学无障碍设
计清洗无死角、内置涂料三通阀,
控油快速、不滴油。

静电旋杯喷枪设计原理

结合悬浮与轴承旋杯的优缺点,剖析气悬浮杯因快速产生雾化细腻的优点,保留轴承旋杯耐用稳定的原则, 以加大摩擦系数来抗衡气悬浮杯的接触次数=相同细腻的油漆微粒,保证了油漆高传递率,以达到产品涂层 均匀,表面光泽,静电吸附强的喷涂效果.

静电旋杯喷枪优点剖析

  • 以加大摩擦系数
    来平衡气浮旋杯的高转速=相同细腻的油漆微粒
  • 3年轴承免维护
    PK气浮旋杯每6个月更换
    石墨轴承=维护低成本
  • 耐用稳定低成本相比
    气浮旋杯昂贵
    噱头=同等喷涂雾化效果
  • 专注静电旋杯
    喷枪研发与制造
操作示意图

静电旋杯喷枪安装步骤

  • 安装第一步安装第一步:用手慢速转动轴芯,将定位销插入孔内底部
  • 安装第二步安装第二步:将杯头的安全防脱扁位正对马达扁位向内进入
  • 安装第三步安装第三步:左手轻压定位销,右手朝顺时针向螺牙轻微锁紧
  • 安装第一步安装第四步:将定位销向外拔出
  • 安装第一步安装第五步:将黑色外罩顺时针方向轻微锁紧安装完成

82个行业,3219+喷涂案例,总有一例适合您82 industries, 3219+ spray cases, there is always one case for you

  • 板材喷涂案例一 板材喷涂案例一
  • 铝型材喷涂案例二 铝型材喷涂案例二
  • 家具木制品喷涂案例三 家具木制品喷涂案例三
  • 皮革喷涂案例四 皮革喷涂案例四
  • 玻璃酒瓶喷涂案例五 玻璃酒瓶喷涂案例五
  • 保温杯喷涂案例六 保温杯喷涂案例六
静电旋杯喷枪
  • 雾化成型轮廓细腻无裙边雾化成型轮廓细腻无裙边
  • 飞吻产品市面三流产品
    PK
  • 雾化成型轮廓一般雾化成型轮廓一般
  • 喷涂雾化细腻度可达5mil喷涂雾化细腻度可达5mil
    不打点,不反包
  • 飞吻产品市面三流产品
    PK
  • 油漆反包严重油漆反包严重
    较难清洁,喷房空气
  • 好品质,注重每一个细节好品质,注重每一个细节
  • 飞吻产品美国品牌旋杯
    PK
  • 行业统一标准行业统一标准
  • 工艺挑剔工艺挑剔,检验严苛
  • 飞吻产品德国品牌旋杯
    PK
  • 行业公认产品行业公认产品
电话

静电喷枪厂家实力

专注静电旋杯喷枪研发与制造公司产品定位:只做别人不会做的,只做别人做不好的,只为有品质追求的客户服务。只为有品质追求的客户服务

静电旋杯喷枪加工设备

静电旋杯喷枪加工设备
好设备好工艺才能做出好产品
好设备好工艺才能做出好产品
拥有20余台德国德玛吉数控车床、韩国现代精控车床及其他精密生产设备
德国德玛吉数控车床 专业的工程师及技术员等团队20余人 专业的工程师
